我们来介绍一下光纤收发器（通常称为光模块或光猫，特别是用于家庭或小型办公室场景时）的安装和连接。
---
## 光纤收发器安装介绍

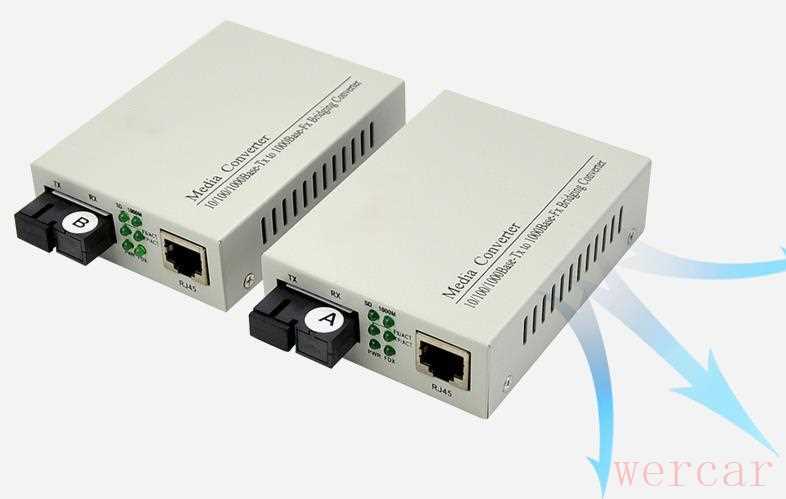

光纤收发器（Optical收发器，简称收发器或光模块）是一种电信号与光信号之间进行转换的设备，主要用于将网络设备（如交换机、路由器）通过电信号传输的数据转换为光信号，通过光纤进行长距离传输，再将接收到的光信号转换回电信号供网络设备使用。
"安装步骤（以常见的室内光猫/收发器为例）："
1. "准备工作 (Preparation):" "确认设备类型和接口:" 检查你的光猫型号，确认它有哪些接口（如：PON口（用于光纤）、LAN口（用于连接有线设备，通常是RJ45接口）、WAN口（有时也用于连接路由器）、USB口（用于存储）等）。 "准备所需线缆:" 根据接口类型，准备合适的网线（RJ45）、电源适配器（通常是DC 12V或19V）。 "确保安全:" 关闭需要连接的网络设备的电源（如光口关闭、路由器断电）。
2. "连接电源 (Power Connection):" 将电源适配器插入光猫的电源接口。

相关内容：

对于光纤布线来讲光纤收发器都是非常熟悉的产品了，在光纤网络中，我们常常会使用到光纤收发器，那么，在网络布线过程中光纤收发器该怎么连接呢？接下来飞畅科技的小编就来为大家介绍下光纤收发器安装以及连接图解，感兴趣的朋友一起来看看吧！

一、光收发器安装介绍

1、 首先看光纤收发器的指示灯和双绞线端口指示灯是否已亮？

a、 如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。

b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。

c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接 交换机的连接线是交叉线。

e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是 交叉线方式。

二、光纤收发器的连接

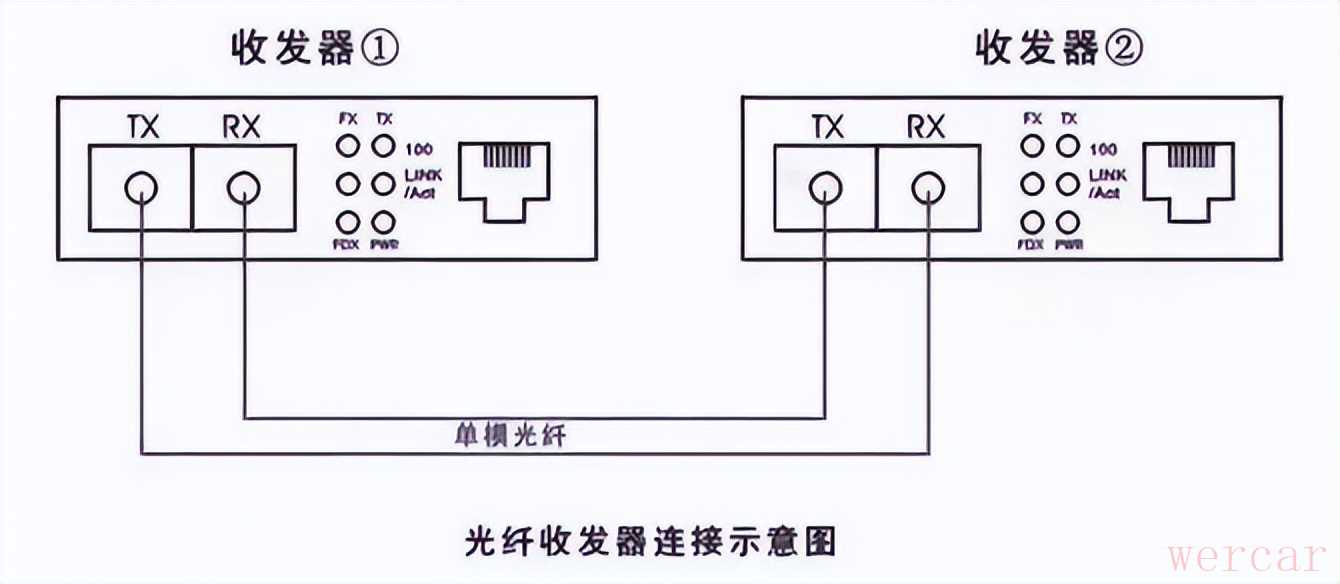

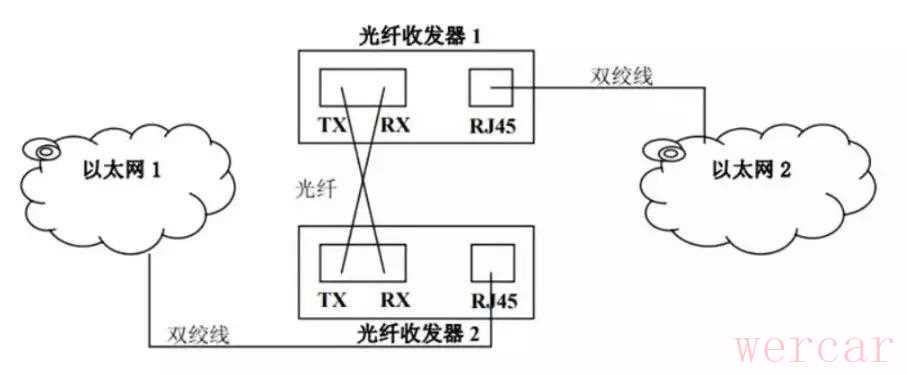

光纤收发器连接原理图

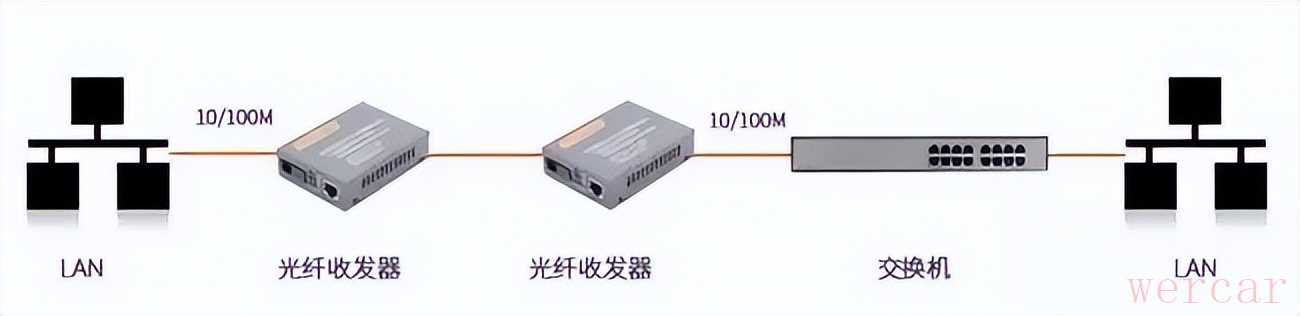

光纤收发器点对点的应用

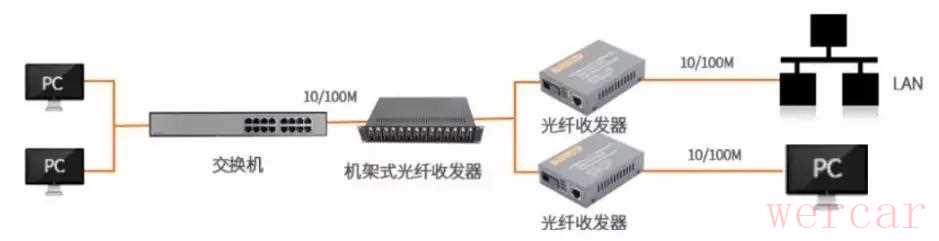

光纤收发器集中对远端多点的应用

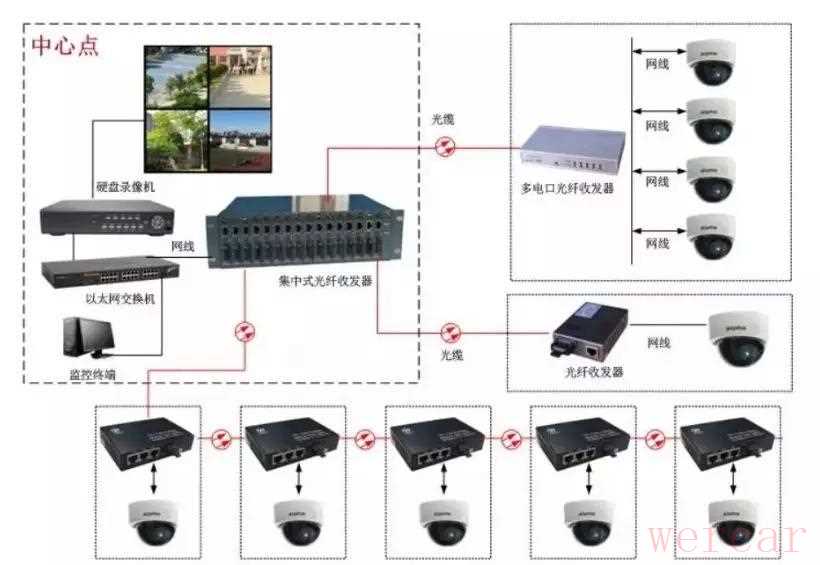

集中式光纤收发器在远程监控的应用

好了，以上内容就是飞畅科技关于光收发器安装以及光纤收发器连接示意图解的相关详细介绍，希望能对大家有所帮助！

​
