解码工业光纤收发器,揭秘工作原理、深度解析标准分类与多元场景应用

我们来解码工业光纤收发器。
工业光纤收发器（Industrial Fiber Optic Transceiver）是一种关键的网络设备，用于在光纤网络和基于铜缆的以太网网络之间进行信号转换。它在工业自动化、过程控制、安防监控等严苛环境下发挥着重要作用。
"一、 工作原理 (Working Principle)"
工业光纤收发器本质上是一个信号转换器，其核心工作原理是将电信号（来自以太网设备，如交换机、计算机、摄像头等）转换为光信号（通过光纤传输），并在接收端再将光信号转换回电信号。
其基本工作流程如下：
1. "电信号输入与光电转换 (Electrical to Optical Conversion):" 设备接收来自以太网端的电信号（通常是符合以太网标准的电信号，如RJ45接口的100Base-TX, 1000Base-T等）。 内部的"发射端（Tx）"电路将电信号调制到激光器（ Laser Diode）上。 激光器将电信号转换为特定波长的光脉冲信号。 这些光脉冲通过内置的光纤接口（连接光纤跳线）传输出去。
2. "光信号传输 (Fiber Transmission):" 光信号通过光纤介质进行传输。 光纤具有低损耗、抗电磁干扰（EMI）、耐腐蚀、传输

相关内容：

变电站的电压监测数据传不到千米外的调控中心？高速公路沿线的车流传感器总被过往车辆的电磁干扰搞到断网？别慌，这时候你需要工业场景里的 “网络桥梁”—— 工业光纤收发器！今天就带你把它的核心知识点拆解得明明白白～

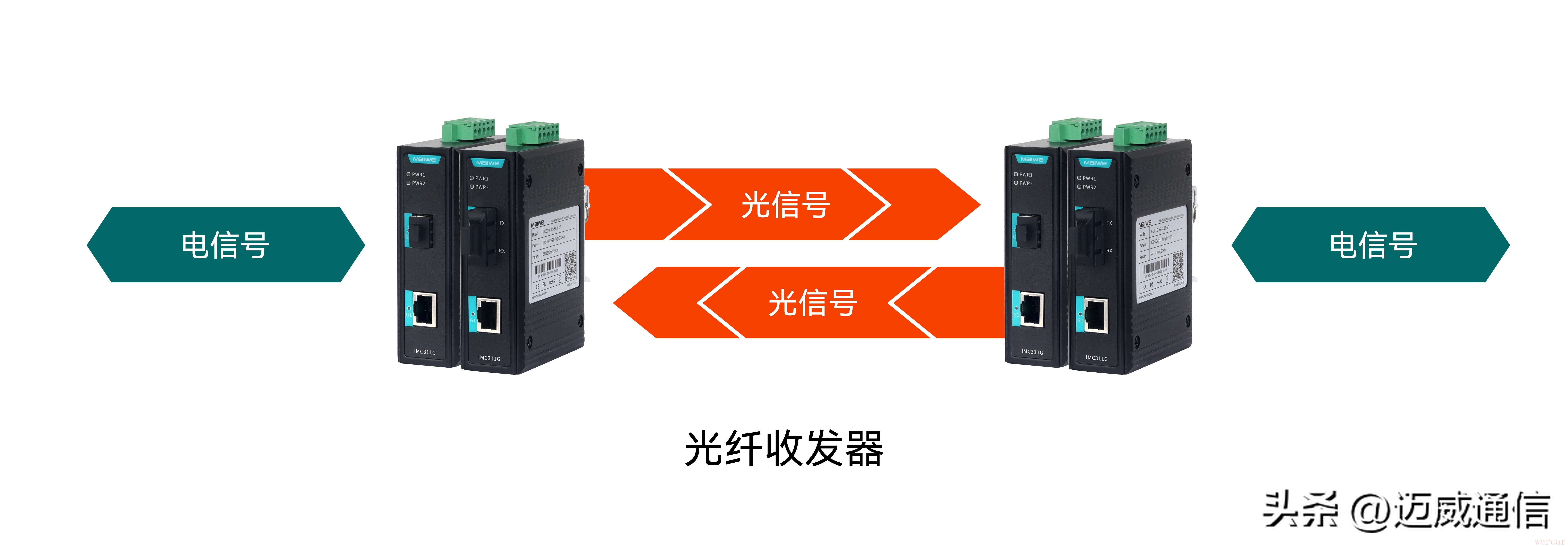

一句话搞懂：什么是光纤收发器？

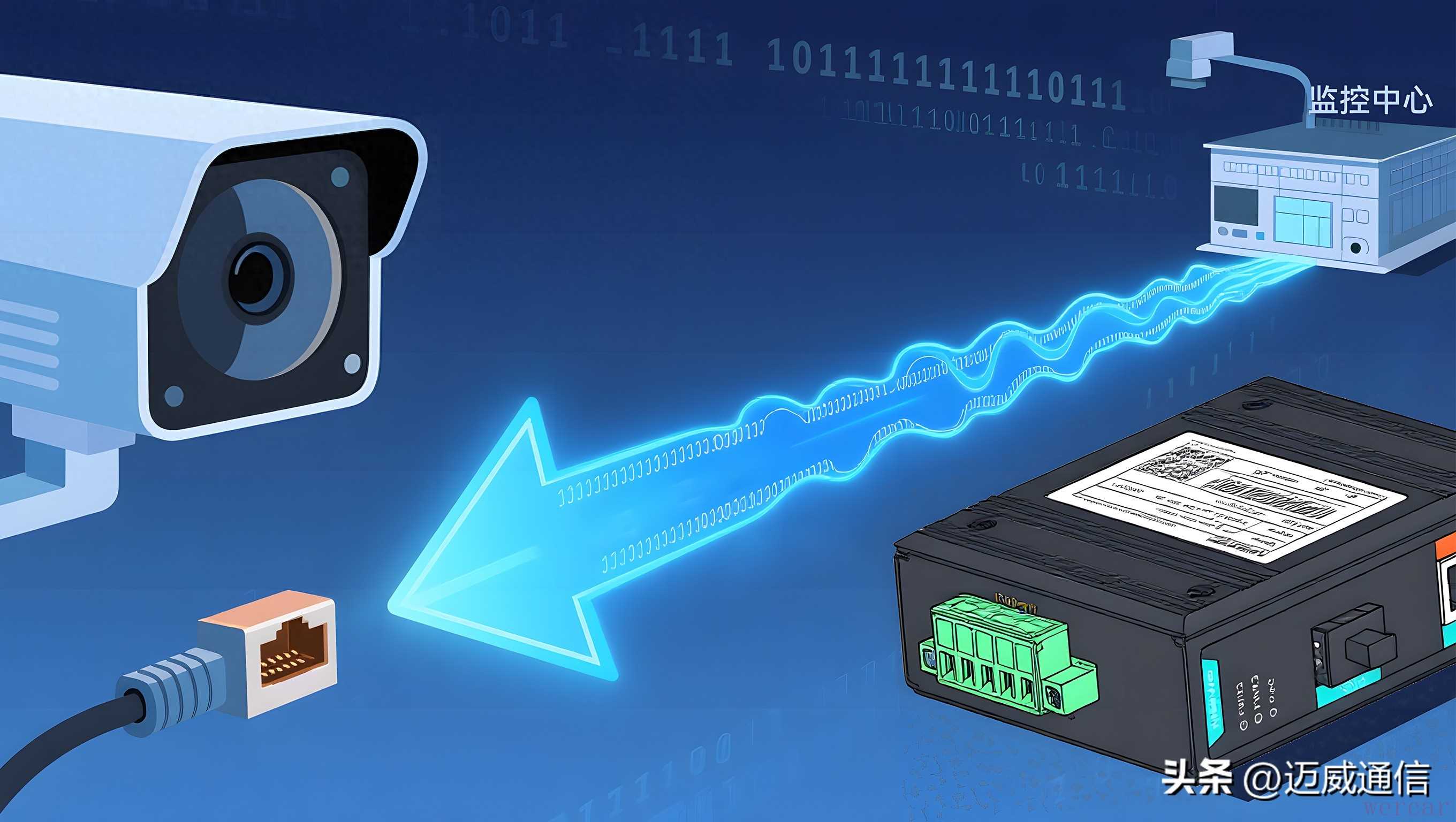

简单说，它就是铜缆（双绞线，如以太网线）与光纤的“信号转换器”！比如你家摄像头是网线接口（铜缆），想传数据到1公里外的监控中心（需光纤），它就能：

① 接收摄像头的电信号

② 把电信号转成光信号

③ 光信号通过光纤远距离传输

④ 另一端收发器再把光信号转成电信号

⑤ 最后传给监控中心设备

一套流程下来，信号“跨介质旅行” 完全无障碍～

为什么非它不可？5大核心作用

01 突破距离限制

标准铜缆以太网（Cat5e/Cat6）最多传100米，而光纤的传输距离远得多，单模光纤能传几十甚至上百公里，多模也能传几百米到几公里。收发器利用光纤克服了铜缆的距离限制。

02 提升抗干扰能力

光纤传输的是光信号，不受电磁干扰(EMI)和射频干扰(RFI)的影响，非常适合在强电磁环境(如工厂车间、电力设施附近)或需要高安全性的场合使用。收发器将易受干扰的电信号转换为抗干扰的光信号在光纤中传输。

03 解决“接口矛盾”

很多网络设备（如普通交换机、电脑、摄像头）只有RJ45电口（铜缆接口），没有光纤接口，光纤收发器能让它们直接接入光纤网络，不用换设备超省钱。

04 解决带宽瓶颈

虽然现代铜缆也能支持高速率，但在长距离传输时，光纤更能保证高带宽、低损耗。收发器使只有电口的设备也能利用光纤的高带宽特性。、

05 网络扩展与改造

在现有铜缆网络基础上扩展光纤主干，或者将旧铜缆网络升级为光纤网络时，收发器是关键的过渡设备。

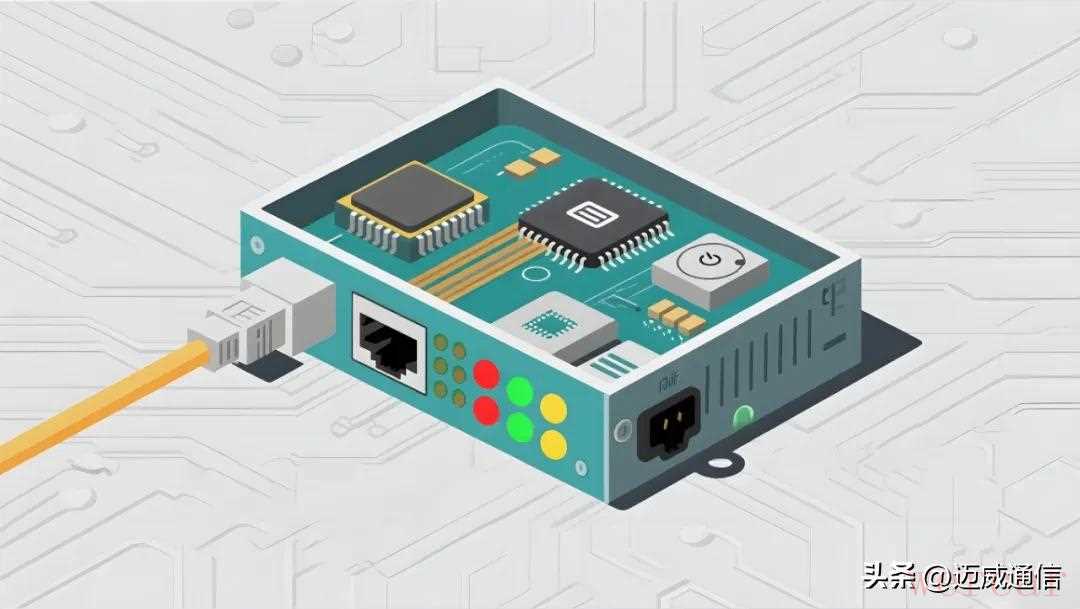

拆开看看：它的“五脏六腑” 是什么？

电口：插网线，连交换机、摄像头等设备

光口：插光纤跳线（常见SC或者LC接口）

光电转换模块：核心部件！包含激光发射器（将电信号转光信号）和光探测器（将光信号转回电信号）

控制芯片：管理数据传输、流量控制、状态监控等;

电源口：接电源，部分支持PoE供电（网线就能供电）

状态指示灯：显示电源、链路状态、数据传输状态等。

工作原理也很简单：发送端“电转光”→光纤传信号→接收端 “光转电”，双向通信还得成对用哦～

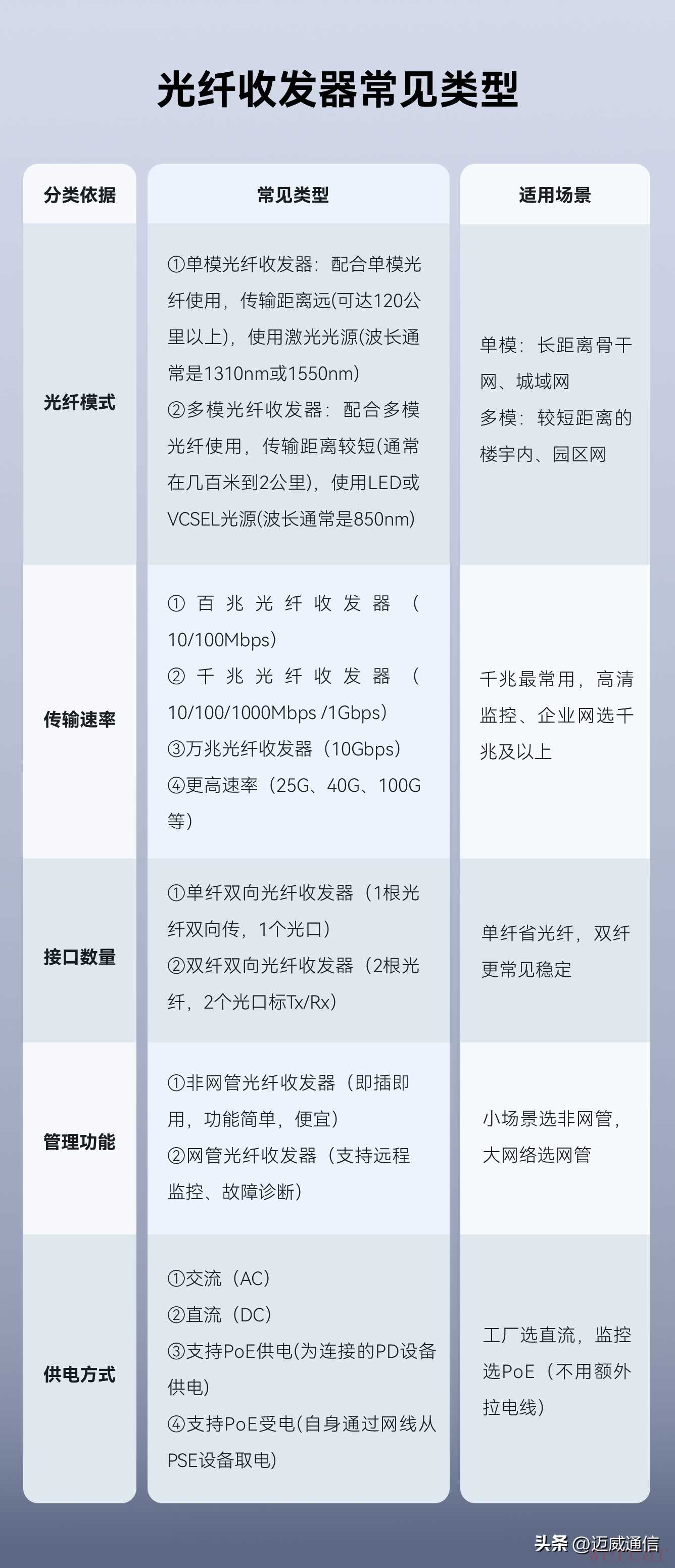

怎么选？5大分类帮你对号入座

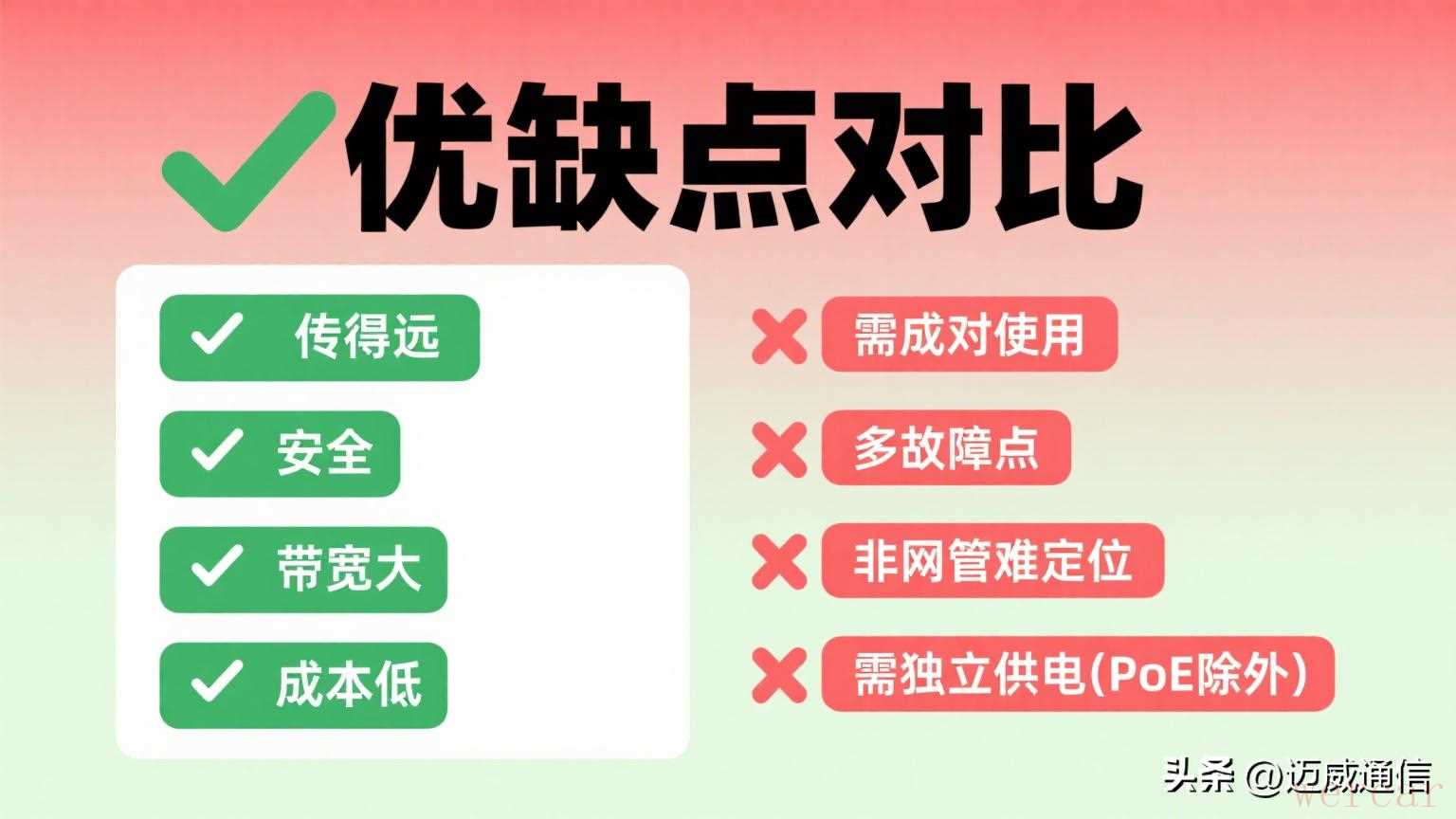

优点很能打，但这些缺点也要注意

✅优点：传得远、抗干扰、安全（难窃听）、带宽潜力大，成本低（比高端交换机便宜）、体积小好安装

❌ 缺点：成对用才生效、多了一个设备就多一个故障点、非网管型出问题难定位、需要独立供电（PoE款除外）

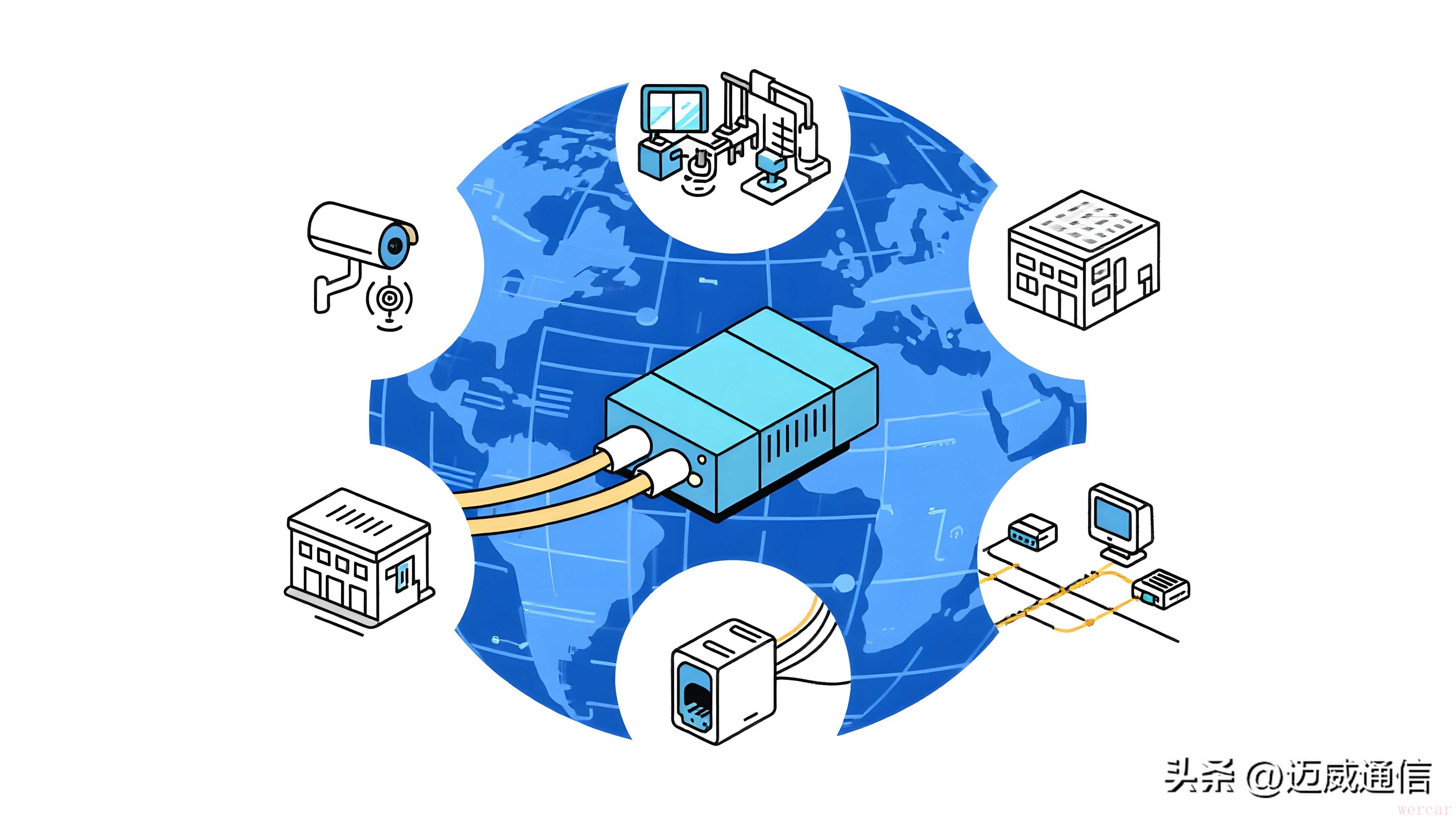

这些场景都离不开它！

安防监控：小区/道路摄像头通过网线接入，光纤传数据到几公里外的监控中心

工厂车间：车间设备连接，数据传输稳如泰山

校园 / 企业：教学楼、办公楼之间跨距离连网，不用重新布线

宽带接入：如光纤到楼后，通过收发器转换到户内网线

老设备升级：旧电脑、旧交换机没有光纤口，靠它接入新光纤网络

需要长距离传输数据的任何场合~

最后划重点：选收发器一定要“配对”！两端的光纤模式、速率、波长、接口必须完全一致，不然信号传不了哦～

你在哪些场景用到过光纤收发器？欢迎在评论区分享经验～
